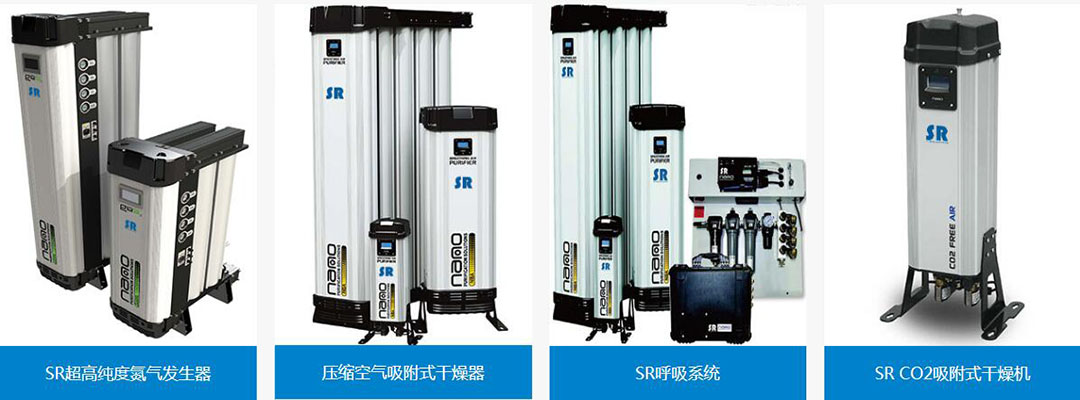

留心的用戶一定會發現，在SR呼吸系統、SR模塊化吸附式干燥機、SR模塊化高純度制氮機、SR二氧化碳吸附式干燥機這幾種SR壓縮空氣凈化設備的正面殼體上部，都有一塊小的顯示屏，實際上這塊小顯示屏是一塊觸屏，是PCL控制實現人機交互作用的主要部件。

　　SR壓縮空氣凈化設備的可編程邏輯控制器Programmable Logic Controller是種專門為在工業環境下應用而設計的數字運算操作電子系統。它采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程，其工作過程一般分為三個階段：輸入采樣、用戶程序執行和輸出刷新三個階段。

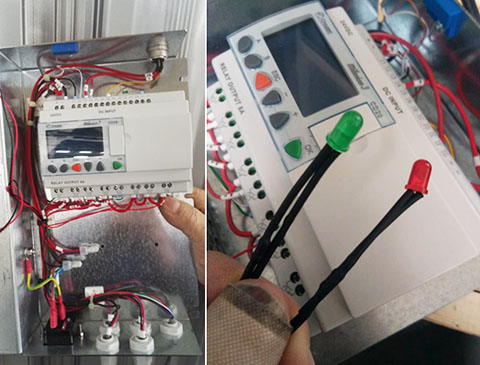

可編程邏輯控制器實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，基本組成如下圖所示，基本構成詳細描述如下：

電源：用于將交流電轉換成PLC內部所需的直流電，目前大部分PLC采用開關式穩壓電源供電。

中央處理器(CPU)：是PLC控制的中樞，也是PLC的核心部件，其性能決定了PLC的性能。中央處理器由控制器、運算器和寄存器組成，這些電路都集中在一塊芯片上，通過地址總線、控制總線與存儲器的輸入/輸出接口電路相連。中央處理器的作用是處理和運行用戶程序，進行邏輯和數學運算，控制整個系統使之協調。

存儲器：是具有記憶功能的半導體電路，它的作用是存放系統程序、用戶程序、邏輯變量和其他一些信息。其中系統程序是控制PLC實現各種功能的程序，由PLC生產廠家編寫，并固化到只讀存儲器(ROM)中，用戶不能訪問。輸入單元。

輸入單元：是PLC與被控設備相連的輸入接口，是信號進入PLC的橋梁，它的作用是接收主令元件、檢測元件傳來的信號。輸入的類型有直流輸入、交流輸入、交直流輸入。

輸出單元：也是PLC與被控設備之間的連接部件，它的作用是把PLC的輸出信號傳送給被控設備，即將中央處理器送出的弱電信號轉換成電平信號，驅動被控設備的執行元件。輸出的類型有繼電器輸出、晶體管輸出、晶閘門輸出。

PLC除上述幾部分外，根據機型的不同還有多種外部設備，其作用是幫助編程、實現監控以及網絡通信。常用的外部設備有編程器、打印機、盒式磁帶錄音機、計算機等。

SR壓縮空氣凈化設備的PLC控制器實現了人機交互作用，實現了用戶友好的可靠控制。
