技術方案

　　先在車間入口集中處理，按照滿負荷40人計算，每人需要0.3Nm3/min計算，總計需要壓縮空氣12Nm3/min。系統設計能力入口流量是15.58Nm3/min，出口流量大于13.5Nm3，壓力7bar，壓力露點為-40℃。處理后的壓縮空氣分配到各點，加一級末端過濾和減壓閥、分配器。

　　系統配置（具體產品參數請查閱樣本參數表）：

　　氣水分離器，1μ精密過濾器，0.01μ精密過濾器，吸附式干燥器（露點控制），一氧化碳過濾器（可選），除菌過濾器（可選），一氧化碳報警器

　　可選配置：

　　電壓浮點輸出壓差表：當過濾器壓差大到報警點時，可提供報警輸出；

　　露點控制器：顯示露點，顯著增加吸附式干燥機的效率；

　　CO傳感器：監視氣體含量，增加系統安全性；

　　含油量檢測器：監視氣體中油蒸氣的含量，增加系統安全性；

　　智能液位控制冷凝液排除器：可靠排放系統中產生的冷凝液，并在排放功能出現故障時輸出報警提示。

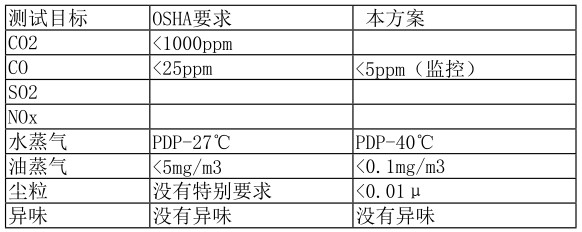

　　滿足的技術指標如下圖所示

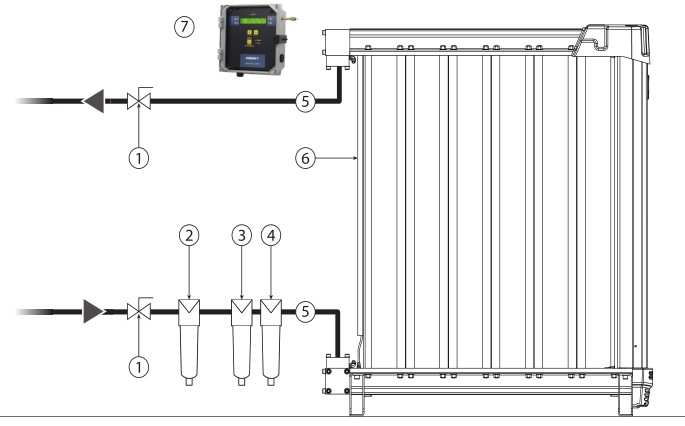

　　安裝示意圖：

　　注釋：1球閥，2氣水分離器，3入口預過濾器，4高效過濾器，5管路，6吸附式干燥機，7一氧化碳監控
